ヤンマーFX24cs-Evo. 互興マリンスペシャルサイト
Evolution-5

・油圧フラップで、スタビリティーをアップさせる。
高速になったこともあるが、より積極的な艇体の姿勢制御のために油圧フラップの設置をする。

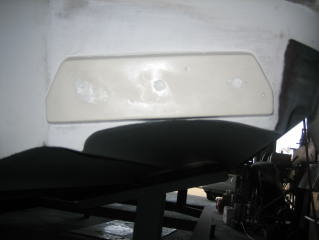

Evo.4でも述べましたが、FX24csのトランサム部は
舷側に行くにしたがってラウンドしている為、油圧
フラップの設置を行う為には、フラップのベースを

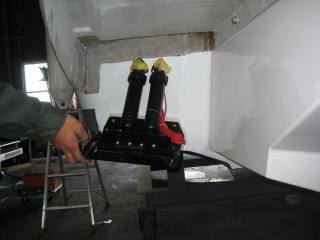

まずは、仮付け。(左上)
シリンダのベース部分の強度と、ストロークを
確認し、フラップのベースに併せて、シリンダーの
ベース部分にもベースを作成した。

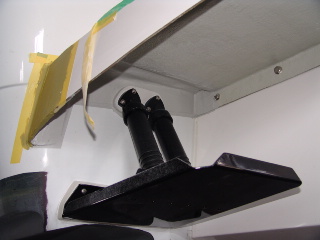

そして、フラップの設置。(左下)
これで船外機のトリム調整と、油圧フラップで
姿勢制御のオプションが広がり、あらゆる海象で
快適な姿勢制御が可能となってくる。

また、横風などの影響で、艇体が斜めに捻られた
状態で直進しようとする場合でも、艇体を水平に
保ちながら航行することも可能となってくるのだ。

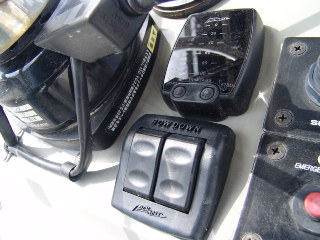

フラップの操作スイッチとインジケータ。(下)

←
